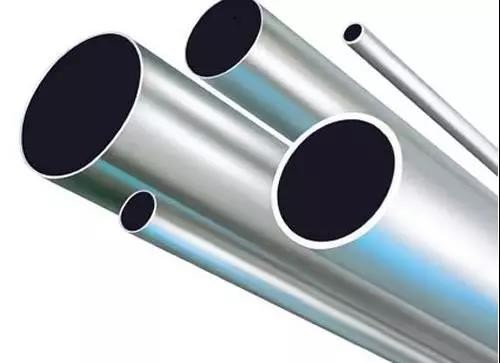

一般來說，管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63，其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100MM的無縫鋼管郵102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，因此，該鋼管的內徑為（108*5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱，在設計圖紙中所以要用公稱直徑，目的是為了根據公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，如果在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

管子系列標準

　　壓力管道設計及施工，首先考慮壓力管道及其元件標準系列的選用。世界各國應用的標準體系雖然多，大體可分成兩大類。壓力管道標準見表1。

表1 壓力管道標準

分 類

大外徑系列

小外徑系列

規格

DN-公稱直徑

Ф－外徑

DN15-ф22mm，DN20-ф27mm

DN25-ф34mm，DN32-ф42mm

DN40-ф48mm，DN50-ф60mm

DN65-ф76(73)mm，DN80-ф89mm

DN100-ф114mm，DN125-ф140mm

DN150-ф168mm，DN200-ф219mm

DN250-ф273mm，DN300-ф324mm

DN350-ф360mm，DN400-ф406mm

DN450-ф457mm，DN500-ф508mm

DN600-ф610mm，

DN15-ф18mm，DN20-ф25mm

DN25-ф32mm，DN32-ф38mm

DN40-ф45mm，DN50-ф57mm

DN65-ф73mm，DN80-ф89mm

DN100-ф108mm，DN125-ф133mm

DN150-ф159mm，DN200-ф219mm

DN250-ф273mm，DN300-ф325mm

DN350-ф377mm，DN400-ф426mm

DN450-ф480mm，DN500-ф530mm

DN600-ф630mm

管件的1/2 3/4 1，1216 2025代表什么

1/2 、3/4、1是管材標準中的公稱直徑，分別俗稱：半寸或4分、6分、1寸管或管件的名稱，例如4分管、4分彎頭等，多用于水管。

1216、2025是指關的內徑和外經，單位以毫米計。

例 12/16是內徑12毫米外經16毫米的管材。多用于塑料管。 1/2 、3/4 、1 為英制尺寸，每英寸=25.4毫米，在鋼管上常用。

1216、2025是“內徑外徑”（內徑12MM，外徑16MM）的意思，在鋁塑管、鋼塑管上常用。

管件連接方式有幾種？

G1/4，G1/8是表示管螺紋，1/4和1/8英寸。

管接頭有管螺紋，錐螺紋，R螺紋等等；聯接方式有焊接式，擴口式，快插式，錐套式等。

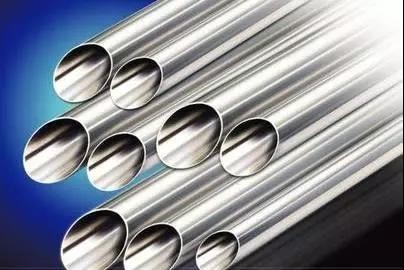

鋼管的表示方法？

你講的鋼管如果是水.煤氣輸送鋼管的話，它的表示方法就是：公稱口徑是指內徑。單位是毫米或者是英寸。[例如，φ25的水管。就表示公稱口徑（內徑）是φ25mm（或者是一英寸）的鋼管]。

如果是無縫鋼管、焊接鋼管的話，它的表示方法就是：公稱口徑是指外徑（外徑×壁厚）。單位是毫米。[例如，φ32×3的無縫鋼管。就表示公稱口徑（外徑）是φ 32mm，壁厚3mm的無縫鋼管]。

什么是公稱直徑?

　　公稱通徑是管路系統中所有管路附件用數字表示的尺寸，公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。公稱通徑用字母“DN”后面緊跟一個數字標志。

　　公稱通徑(nominal diameter)，又稱平均外徑(mean outside diameter)。

　　這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼。

　　DN是公稱通徑，公稱通徑(或叫公稱直徑)，就是各種管子與管路附件的通用口徑。同一公稱直徑的管子與管路附件均能相互連接，具有互換性.它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等；為了使管子、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑)。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，意義同有縫管。

鋼材重量計算方法

鋼的密度為： 7.85g/cm3

鋼材理論重量計算

鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為：

W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000

各種鋼材理論重量計算公式如下：

名稱（單位）

計算公式

符號意義

計算舉例

圓鋼 盤條（kg/m）

W= 0.006165 ×d×d

d = 直徑mm

直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺紋鋼（kg/m）

W= 0.00617 ×d×d

d= 斷面直徑mm

斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方鋼（kg/m）

W= 0.00785 ×a ×a

a= 邊寬mm

邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁鋼

（kg/m）

W= 0.00785 ×b ×d

b= 邊寬mm

d= 厚mm

邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角鋼

（kg/m）

W= 0.006798 ×s×s

s= 對邊距離mm

對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg

八角鋼

（kg/m）

W= 0.0065 ×s ×s

s= 對邊距離mm

對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等邊角鋼

（kg/m）

= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]

b= 邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg

不等邊角鋼

（kg/m）

W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]

B= 長邊寬

b= 短邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg

槽鋼

（kg/m）

W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg

工字鋼（kg/m）

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg

鋼板（kg/m2）

W= 7.85 ×d

d= 厚

厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg

鋼管（包括無

縫鋼管及焊接

鋼管（kg/m）

W= 0.02466 ×S （D – S ）

D= 外徑

S= 壁厚

外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg

什么是法蘭?

　　法蘭是一種盤狀零件，在管道工程中最為常見，法蘭都是成對使用的。 在管道工程中，法蘭主要用于管道的連接。在需要連接的管道，各種安裝一片法蘭盤，低壓管道可以使用絲接法蘭，4公斤以上壓力的使用焊接法蘭。兩片法蘭盤之間加上密封點，然后用螺栓緊固。不同壓力的法蘭有不同的厚度和使用不同的螺栓。 水泵和閥門，在和管道連接時，這些器材設備的局部，也制成相對應的法蘭形狀，也稱為法蘭連接。 凡是在兩個平面在周邊使用螺栓連接同時封閉的連接零件，一般都稱為“法蘭”，如通風管道的連接，這一類零件可以稱為“法蘭類零件”。 但是這種連接只是一個設備的局部，如法蘭和水泵的連接，就不好把水泵叫“法蘭類零件”。比較小型的如閥門等，可以叫“法蘭類零件”。

法蘭

　　法蘭連接是管道施工的重要連接方式。

　　法蘭連接就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一起，完成了連接。有的管件和器材已經自帶法蘭盤，也是屬于法蘭連接。

　　法蘭分螺紋連接（絲接）法蘭和焊接法蘭。低壓小直徑有絲接法蘭，高壓和低壓大直徑都是使用焊接法蘭，不同壓力的法蘭盤的厚度和連接螺栓直徑和數量是不同的。

　　根據壓力的不同等級，法蘭墊也有不同材料，從低壓石棉墊、高壓石棉墊到金屬墊都有。

　　法蘭連接使用方便，能夠承受較大的壓力。

　　在工業管道中，法蘭連接的使用十分廣泛。在家庭內，管道直徑小，而且是低壓，看不見法蘭連接。如果在一個鍋爐房或者生產現場，到處都是法蘭連接的管道和器材。
